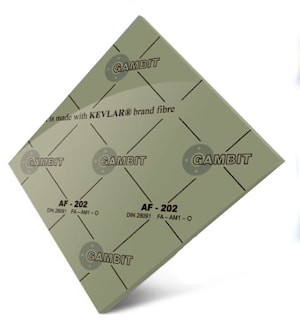

Уплотнительный лист GAMBIT AF-202
Уплотнительный лист GAMBIT AF-202 изготовлен на основе арамидного волокна KEVLAR®, минеральных
волокон и наполнителей, соединенных вяжущим материалом на основе каучука NBR.
Популярный лист, предназначенный для уплотнения в диапазоне низких температур и давлений.
Особенно рекомендуется для установок гарного масла.
Обозначение согласно DIN 28091-2: FA-AM1-O
Технические характеристики
Значения приведенные в таблице, относятся к уплотнительным листам толщиной 2,0 мм
Рассчетные коэффициенты | |||
ASTM F3149 | Для прокладок толщиной 1,5 мм | ||
Класс герметичности [мг/(с*м)] | m | Y [МПа] | |
L_1,0 | 2,0 | 2,0 | |
L_0,1 | 2,0 | 3,5 | |
www.gambitgl.pl/ASTMF3149 | |||
EN 13555 | www.gambitgl.pl/EN13555 |
Технические данные - типовые значения для толщины 2,0 мм | |||
Плотность | г/см^3 | 2 | DIM 28090-2 |
Устойчивость на растяжение | МПа | 6 | DIN 52910 |
Сжимаемость | % | 11 | ASTM F36 |
Восстанавливаемость | % | 50 | ASTM F36 |
Остаточное напряжение 50Мпа/16ч/300С | МПа | 20 | DIN 52913 |
Остаточное напряжение 50Мпа/16ч/175С | МПа | 25 | DIN 52913 |
ПРИРОСТ ТОЛЩИНЫ | |||
Эталонное топливо В 20С/5Ч | % | 12 | ASTM F146 |
Цвет | хаки |
Размеры | |||
Стандартная толщина листов /толщина более 5,0 мм изготавливается методом клеения/ | мм | 0,3 | 0,5 | 0,8 | +/- 0,1 |
1,0 | 1,5 | 2,0 | 2,5 | +/- 10% | ||
3,0 | 4,0 | 5,0 | 6,0 | +/- 10% | ||
Стандартные размеры листа /по согласованию лист можно изготовить размером до 1500х3000/ | мм | 1500 х 1500 | +/- 10.0 |
Максимальные условия работы (для справок) | ||
Временная температура | в градусах Цельсия | 200 |
Постоянная рабочая температура | в градусах Цельсия | 180 |
Постоянная рабочая температура для пара | а градусах Цельсия | 250 |
Давление | МПа | 4 |
