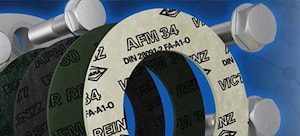

Уплотнительный лист Victor Reinz AFM 34

Описание:
AFM 34 – уплотнительный материал без содержания асбеста. Он содержит волокна арамида, неорганические наполнители и другие устойчивые к высокой температуре вещества, которые под воздействием повышенных давления и температуры создают
высокопрочную и особенно газонепроницаемую связь с высококачественными эластомерами.
Свойства:
AFM 34 не содержит опасных для здоровья материалов и красящих добавок.
AFM 34 отличается высокой прочностью на разрыв, сжатие и высоким сопротивлением при сдвиге. Материал обладает
прекрасными свойствами для герметизации газов и жидкостей, например, масел, растворителей, топлив, фригенов, сжиженных газов,
смесей антифризов с водой, соляных растворов и многих других веществ. Подходит он также для уплотнения от горячей воды и пара
при прибл. 200 °C в стационарных условиях и контактным напряжением при монтаже не менее 50 Н/ мм². В конкретных случаях
рекомендуем обращаться за консультациями.
Другими его отличительными свойствами являются превосходная термостойкость и нагрузочная способность при высоком рабочем
давлении, а также простота в обращении.
Применение:
- во фланцевых соединениях трубопроводов по DIN и ANSI, в аппаратах, насосах, арматуре промышленных установок
- в резьбовых соединениях с очень узкой кольцевой поверхностью, напр., в газовых и водонагревательных установках, солнечных
энергоустановках, отопительных радиаторах и присоединениях радиаторов
- в подвергающихся большим термическим и механическим нагрузкам уплотняемых соединениях двигателей внутреннего
сгорания (в масляных фильтрах, впускных коллекторах, масляных, топливных, водяных и вакуумных насосах и т.д.)
- в передачах, холодильных компрессорах и компрессорах сжатого воздуха и т.п.
Являясь безопасным для здоровья человека материалом AFM 34 подходит для использования в области питьевого
водоснабжения и в сфере продуктов питания, а также для герметизации чувствительных к загрязнению, высокочистых
продуктов, таких, например, как сырья для лаков, витаминов и т.д.
Поверхности:
AFM 34 в стандартном варианте покрыт с обеих сторон облегчающим монтаж разделительным покрытием (TD 2) с высоким коэффициентом трения. По этой причине в большинстве случаев дополнительный уход за поверхностью не требуется.
Тем не менее, рекомендуется одностороннее или двустороннее покрытие уплотнения графитом при использовании в узлах, которые
при монтаже вращаются на прокладке, например, в резьбовых соединениях, радиаторных пробках и т.п., поскольку в этих случаях
требуется низкий коэффициент трения.
Технические характеристики (номинальная толщина 2,00 мм):
Плотность г/ см³ 1,8 - 2,0
Доля органического вещества согласно DIN 52 911 % < 34
Прочность на растяжение
- по ASTM F 152, поперек Н/ мм² > 18
- по DIN 52 910, поперек Н/ мм² > 12
Устойчивость к сжатию по DIN 52 913
- 16 ч, 300 °C Н/ мм² ≈ 25
- 16 ч, 175 °C Н/ мм² ≈ 36
Сжатие и обратное восстановление по ASTM F 36, метод J
- сжатие % 5 - 8
- обратное восстановление % > 55
Уплотнительное действие от азота по DIN 3535, часть 6 FA мг / (с x м) ≈ 0,02
Разбухание по ASTM F 146 в масле IRM 903 (заменяет масло ASTM № 3) 5 ч, 150 °C
- утолщение % < 7
- утяжеление % < 7
в топливе ASTM B 5 ч, комн.темп.
- утолщение % < 10
- утяжеление % < 10
в воде / антифризе (50:50) 5 ч, 100 °C
- утолщение % < 10
- утяжеление % < 10
Содержание растворимого в воде хлорида ppm < 100
Коэффициент теплопроводности Вт/ м·K ≈ 0,7
Электрическая прочность после хранения при 50 % относительной влажности кВ/ мм ≈ 20
воздуха, 48 ч при 300 °C, 4 ч кВ/ мм ≈ 30
Удельное электрическое сопротивление после хранения при 55 % относительной влажности Ω cm ≈ 1 x 1012
воздуха, 48 ч при 120 °C, 1 ч Ω cm ≈ 2 x 1013
Пиковая температура кратковременно °C 400
Производитель
Victor Reinz
