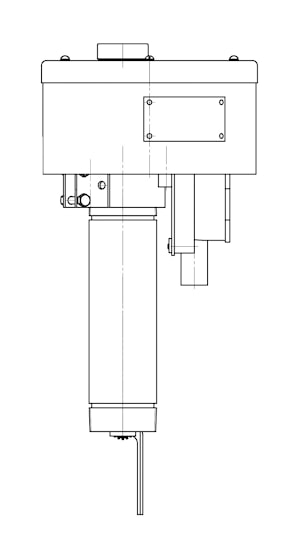

Сигнализатор прохождения СКР-7М
Сигнализатор прохождения по трубопроводу очистных или разделительных устройств.
Сигнализатор предназначен для дистанционного контроля прохождения по трубопроводу специальных устройств, применяемых для очистки трубопроводов или разделения разных продуктов при их последовательной транспортировке.
Изготавливается в двух исполнениях для поверхностных (СКР-7М) или заглубленных до 1500 мм (СКР-7М-01) и до 3300 мм (СКР-7М-02).
Выходной сигнал - сухие контакты: один нормально открытый, один нормально закрытый.
Параметры коммутируемых цепей, определяемые выключателем ВПВ-1А:
- Максимальный переменного тока: 16А, 660В, 50 Гц
- Максимальный постоянного тока: 16А, 440В
- Минимальный переменного (50 Гц) или постоянного тока: 0,05 А, 12 В.
Канал проводной связи: сигнализация – 3 провода, заземление – 1 провод.
Условия эксплуатации:
- Диаметр трубопровода - 219-1480 мм;
- Толщина стенки – 5-20 мм;
- Давление в трубопроводе - до 10 МПа;
Транспортируемый по трубопроводу продукт:
- газ;
- нефть;
- светлые нефтепродукты (бензин, керосин, дизельное топливо).
Температура окружающего воздуха: от минус 60 до плюс 45 градусов Цельсия.
Верхнее значение относительной влажности – 100% при температуре плюс 35 градусов Цельсия.
Полный срок службы изделия – 10 лет.
Высота и габаритные размеры сигнализатора:
- Сигнализатор СКР-7М – 550*250*250 мм
- Сигнализатор СКР-7М-01 - 2000*250*250 мм
- Сигнализатор СКР-7М-01 - 3800*250*250 мм
